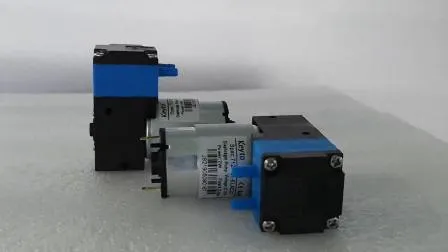

Pompa a membrana con portata regolabile e motore BLDC

Informazioni di base

Modello numero:	7121-32-ELM
Certificazione	EMV, ISO9001:2000, RoHS, CE
Corrente nominale	12/24 VCC
Voltaggio	12V
Materiale	Plastica
Prestazione	Elettrico
Tipo di corpo valvola	Membrana
funzione	Tipo elettronico
Materiale della membrana	EPDM
Prestazione	Portatile
Requisiti	I materiali possono essere sostituiti in base al mezzo
Il motore	Motore DC o motore BLDC, opzionale
utilizzo	Fonte di energia in applicazione liquida
Pacchetto di trasporto	Blister+schiuma
specifica	30*78*58
marchio	chiave per
Origine	Cina
Codice HS	8413503190
Capacità produttiva	500.000 pezzi all'anno

Descrizione del prodotto

1. Panoramica della produzione
La pompa a micro membrana serie 7121 è un nuovo modulo sviluppato da in modo indipendente
chiave per. La sua funzione principale è muovere la membrana avanti e indietro attraverso movimenti motori. Questa serie è molto diffusa
in strumenti medici, dispositivi di protezione ambientale, strumenti di misura, macchine chimiche,
Elettrodomestici, strumenti di laboratorio e altri campi avanzati.
1.1 Caratteristiche della pompa a membrana serie 7121:
Il principio della pompa a membrana è la membrana elastica che si muove avanti e indietro grazie alla forza centrifuga
Rad
ruotandolo per modificare il volume della camera. E abbiamo progettato valvole a fungo unidirezionali all'ingresso
e porta di uscita per ottenere aspirazione e mandata medie.
Caratteristiche:
1) Fornire un ambiente di trasporto di liquidi puro e di aspirazione di gas.
2) Tempo di impiego senza olio, esente da manutenzione, lungo;
3) Basse vibrazioni, basso rumore;
4) Buona tenuta, resistenza alla corrosione;
5) Facile da montare.
3.1 Parametri della pompa a membrana senza spazzole:
Tipo 7121-31-ELN 7121-32-ELN 7121-61-ELN 7121-62-ELN
capienza stimata
Consumo/W 7W 7W 7W 7W
Tensione di alimentazione/DC 12V 24V 12V 24V
Portata ≥0,30 l/min ≥0,30 l/min ≥0,60 l/min ≥0,60 l/min
Massima Ansaughöhe ≥0,2 MPa ≥0,2 MPa ≥0,2 MPa ≥0,2 MPa
Altezza massima di drenaggio
(liquido) ≤-80Kpa ≤-80Kpa ≤-80Kpa ≤-80Kpa
operativo
Temperatura 0–40 °C 0–40 °C 0–40 °C 0–40 °C
Corrente nominale /A 0,5 0,25 0,5 0,25
Protezione della sicurezza
Strom /A 2,0 1,2 2,0 1,2
Tipo 7121-31-ELM 7121-32-ELM 7121-61-ELM 7121-62-ELM
capienza stimata
Consumo/W 7W 7W 7W 7W
Tensione di alimentazione/DC 12V 24V 12V 24V
Portata (massima velocità) ≥0,30 l/min ≥0,30 l/min ≥0,60 l/min ≥0,60 l/min
Massima Ansaughöhe ≥0,2 MPa ≥0,2 MPa ≥0,2 MPa ≥0,2 MPa
Altezza massima di drenaggio
(liquido) ≤-80Kpa ≤-80Kpa ≤-80Kpa ≤-80Kpa
operativo
Temperatura 0–40 °C 0–40 °C 0–40 °C 0–40 °C
Corrente nominale /A 0,5 0,25 0,5 0,25
Protezione della sicurezza
Strom /A 2,0 1,2 2,0 1,2
Collegamento: tubo morbido con diametro interno di 4 mm
Lebensdauer >10000 ore
Acqua media, acido debole e base ecc.
Materiale alloggiamento PP (i materiali possono essere sostituiti mediamente)
Materiale della membrana EPDM (i materiali possono essere scambiati in base al fluido)
Nota: standard della pressione negativa di aspirazione: il valore è maggiore del valore standard.
(e.g.: -80Kpa).
